DIBUJO PROSPECTIVO 1: Secciones Verticales y Plantas

Estos ejemplos fueron realizados en clase. Cada par de dibujos corresponde a una Sección Vertical y su Planta realizadas a una secuencia espacial dentro de un cubo. Primero realizamos una grilla o red de líneas finas principales que permiten dar soporte geométrico al dibujo, es importante destacar que las líneas marcadas con mayor intesidad son las líneas de corte correspondientes a los planos por donde pasa la sección y las líneas de menor intensidad son los planos de proyección, además de identificar en la planta todas las secciones verticales realizadas (AA`- BB`- CC` etc). Para dar un mayor interés a la sección se les incorporó nociones de luz y sombra.

DIBUJO PROSPECTIVO I: Proporciones - Cannon del Cuerpo Humano

La figura humana, al igual que todos los demás objetos, está sometida a las leyes de la perspectiva y como tal deberemos tratarla según unas normas establecidas, con el fin de guardar las proporciones, en relación a su posición relativa. No debemos olvidar que la figura humana compuesta por el cuerpo, los brazos, piernas, cabeza, … no es más que un conjunto de cilindros a los que necesariamente afectará la perspectiva más o menos, siempre dependiendo de la distancia a la que esté de la denominada "Línea del horizonte".Para el estudio y representación de la figura humana, podemos dividir el cuerpo en ocho partes iguales siendo la cabeza la unidad. Dicho de otra forma el canon de cuerpo humano ideal es de ocho cabezas de alto.

Fuente: http://www.todacultura.com/talleres/taller_dibujo/personas_perspectiva.htm

DIBUJO PROSPECTIVO I: Ejemplos Láminas 1º Año 2009

Las siguientes láminas son un extracto de la primera entrega de Dibujo - Taller del año pasado.
Podemos apreciar en la primera lámina los dibujos de análisis, el uso de secciones y plantas de cada uno de los lugares, también vistas exteriores que destacan algo en particular del proyecto. En la segunda lámina la storyboard con dibujos de inmersión y su escrito (en algunas laminas menos logrados que otras) con dibujos analíticos de menor tamaño que permiten explicar la storyboard. El uso de 1 o 2 colores permite dar enfasis a cada dibujo según lo que se quiere mostrar.
El formato corresponde exactamente a las condiciones de nuestra entrega.

LABORATORIO I: En Terreno... Cementerio General de Santiago

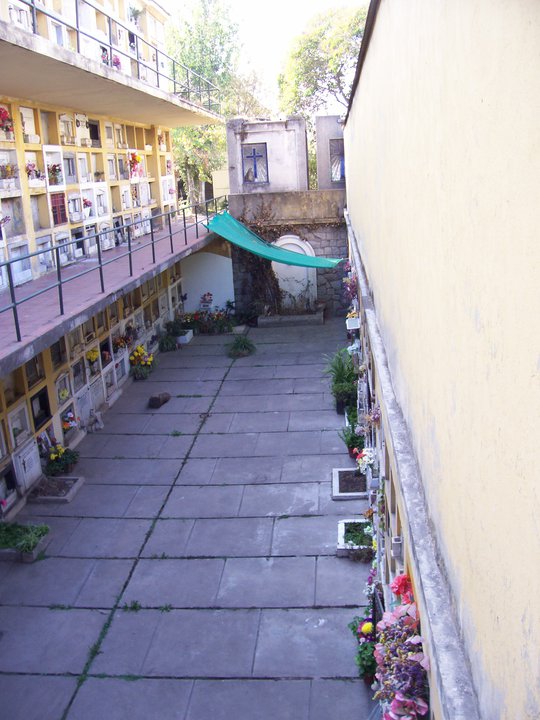

Vivenciar Cualidades Geometrico-Espaciales, entender y experimentar conceptos como Recorrido - Umbral - Lugar, sus límites y tensiones, fue el propósito que motivo realizar nuestra primera experiencia en terreno al histórico Cementerio General de Santiago que tiene la particularidad de contener condiciones espaciales donde es posible distinguir dichos conceptos.
A continuación se muestra en una secuencia ordenada de fotos sobre la ruta realizada por todas las secciones del Laboratorio.











VER Plano de Ruta con Fotos
